Χωνευτός οδηγός κουρτίνας Ιστολόγιο Blog Vagenas

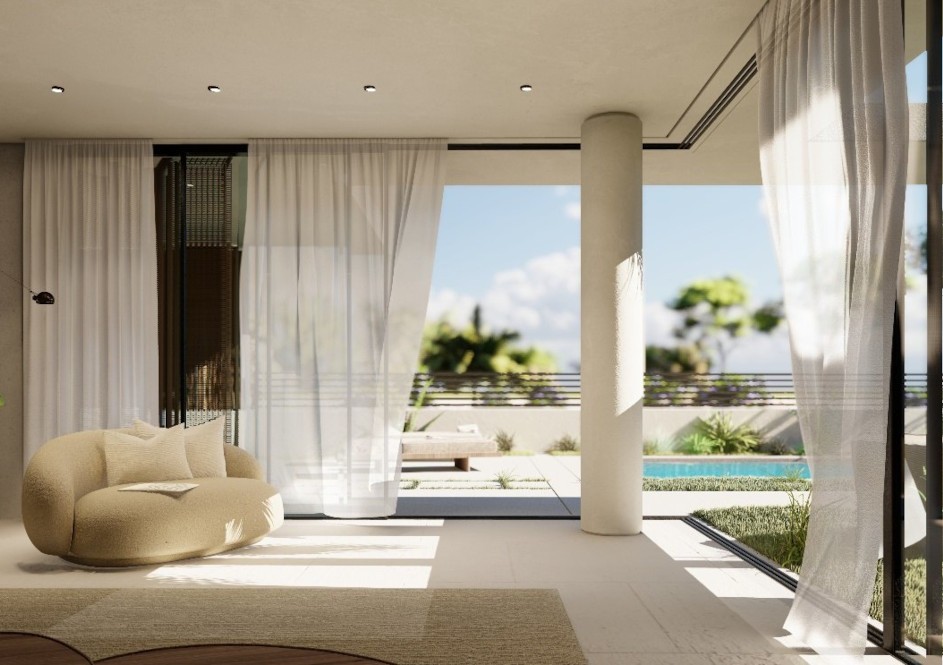

Σαλόνι με κουρτίνες που κρέμονται από χωνευτό σιδηρόδρομο στην οροφή

Παρασκευή, 09 Οκτωβρίου 2026 10:37

Invisible · Made to disappear

Χωνευτός οδηγός σιδηροδρόμου κουρτίνας

Προφίλ αλουμινίου που εντοιχίζεται στην οροφή γυψοσανίδας και κρύβει τον σιδηρόδρομο της κουρτίνας. Ο στόκος τελειώνει πρόσωπο με το προφίλ: η κουρτίνα κρέμεται από μια λεπτή σχισμή στην οροφή και ο σιδηρόδρομος δεν φαίνεται.

Κατεβάστε το φυλλάδιο (PDF)Επικοινωνία

ΤαιριάζειΣιδηρόδρομοι Somfy Glydea, Somfy Movelite και Brain, ηλεκτροκίνητοι ή χειροκίνητοι

ΧρώματαΛευκό ή μαύρο από stock, ειδικά χρώματα κατά παραγγελία

ΤοποθέτησηΚατά την κατασκευή, μαζί με την οροφή

ΠροστασίαΟ σιδηρόδρομος μπαίνει τελευταίος, μακριά από σκόνη, στόκο και καιρικές συνθήκες

Επισκόπηση

Χτίζεται μαζί με την οροφή

Ο οδηγός τοποθετείται όσο κατασκευάζεται η οροφή. Ο σιδηρόδρομος μετριέται και μπαίνει στο τέλος, ώστε να μην εκτεθεί σε στόκο, μπογιά, σκόνη ή καιρικές συνθήκες στο εργοτάξιο.

Σκελετός οροφής

Βίδα στερέωσης

Οδηγός εντοιχισμού

Σιδηρόδρομος και έλασμα

Βίδες γυψοσανίδας

Γυψοσανίδα

Ο στόκος τελειώνει πρόσωπο με τον οδηγό

Συναρμολόγηση και στερέωσηΕνώνουμε τον οδηγό με τις τάπες με τους πύρους σύνδεσης και τον βιδώνουμε στον σκελετό της οροφής.

ΓυψοσανίδαΚόβουμε τη γυψοσανίδα με το κοπτικό και τη βιδώνουμε στα πτερύγια του οδηγού.

Στοκάρισμα και βάψιμοΠλέγμα αν χρειάζεται, στοκάρισμα μέχρι την ακμή του οδηγού και βάψιμο.

Επιμέτρηση και παραγγελίαΜετράμε εσωτερικά τον τελειωμένο οδηγό και παραγγέλνουμε τον σιδηρόδρομο σε αυτό το μήκος.

Τοποθέτηση σιδηροδρόμουΤοποθετούμε τον σιδηρόδρομο στον οδηγό και σφίγγουμε τις βίδες των ελασμάτων.

Όψη από κάτω

Στην τελειωμένη οροφή ο οδηγός φαίνεται σαν μία σχισμή. Στη μία άκρη φαρδαίνει στην τάπα μοτέρ, που δίνει χώρο στο μοτέρ του σιδηροδρόμου.

Η ακμή και το εσωτερικό του οδηγού μένουν ορατά μέσα στη σχισμή, γι’ αυτό το χρώμα έχει σημασία: λευκό ή μαύρο από stock, ή ειδικό χρώμα που ταιριάζει με την οροφή.

Σχισμή

Τάπα μοτέρ

Ορολογία

Τα μέρη και τα ονόματά τους

Ο οδηγός σε τομή, με τοποθετημένο σιδηρόδρομο. Οι αριθμοί αντιστοιχούν στους όρους παρακάτω.

Έλασμα κρέμασης και βίδα πάνω σε τμήμα σιδηροδρόμου, χωρίς τον οδηγό.

Οδηγός εντοιχισμούΤο προφίλ αλουμινίου που εντοιχίζεται στην οροφή γυψοσανίδας και δέχεται τον σιδηρόδρομο της κουρτίνας.

Νεύρα ανάρτησηςΔύο αγκιστρωτά νεύρα κάτω από την πλάτη του οδηγού. Σε αυτά κουμπώνει το έλασμα κρέμασης.

Έλασμα κρέμασηςΤο πατενταρισμένο εξάρτημα που κρεμά τον σιδηρόδρομο μέσα στον οδηγό. Στην εικόνα με πράσινο.

Κανάλι πύρουΣτρογγυλό κανάλι σε κάθε πλευρά του οδηγού. Δέχεται τους πύρους που ενώνουν τον οδηγό με τις τάπες και με τα επόμενα κομμάτια.

ΣιδηρόδρομοςΟ σιδηρόδρομος Somfy (Glydea ή Movelite) ή Brain, μέσα στον οδηγό, με τη σχισμή του προς τα κάτω.

ΣχισμήΤο άνοιγμα κάτω από τον σιδηρόδρομο όπου κινούνται τα ροδάκια της κουρτίνας. Μαζί με την ακμή του οδηγού είναι το μόνο που φαίνεται στην τελειωμένη οροφή.

ΧείλοςΤα 13.3 mm του οδηγού κάτω από το πτερύγιο. Η γυψοσανίδα των 12.5 mm ακουμπά πάνω του και ο στόκος τελειώνει στο ύψος της ακμής του.

ΠτερύγιοΤο επίπεδο πτερύγιο σε κάθε πλευρά. Πάνω του βιδώνεται η γυψοσανίδα.

Βίδα ελάσματοςΗ βίδα του ελάσματος κρέμασης. Σφίγγεται μέχρι να αισθανθούμε αντίσταση, ποτέ με υπέρμετρη δύναμη.

Εγκοπή κέντρουΛεπτή εγκοπή στη μέση της πλάτης. Κατά μήκος της ανοίγονται οι τρύπες στερέωσης Ø4.5 mm, ανά 400⁠–⁠500 mm.

ΧωνευτόςΤοποθετημένος μέσα στην οροφή και όχι κάτω από αυτήν, ώστε τίποτα να μην προεξέχει από την τελική επιφάνεια.

ΠρόσωποΣτο ίδιο επίπεδο με τη γύρω επιφάνεια. Εδώ ο στόκος και η κάτω ακμή του οδηγού βρίσκονται στο ίδιο επίπεδο.

Σύστημα

Προφίλ και εξαρτήματα

Οδηγός εντοιχισμού γυψοσανίδας

Οδηγός σιδηροδρόμου για μοτέρ Somfy / BrainΣυμβατά συστήματα: Somfy Glydea, Somfy Movelite, Brain.

Εξαρτήματα συστήματος

Τάπα ακροκίνησης Invisible για μοτέρ Somfy / Brain

Τάπα Invisible για χειροκίνητη κατασκευή με προφίλ και ράουλο του ηλεκτρικού μηχανισμού

Πύρος σύνδεσης οδηγού

Έλασμα κρέμασης σιδηροδρόμου InvisibleΠατενταρισμένο

Τοποθέτηση

Οδηγίες τοποθέτησης

Τα πέντε στάδια παρακάτω ακολουθούν τον οδηγό τοποθέτησης INVISIBLE. Ανοίξτε ένα στάδιο για να δείτε τα σχέδια και τις σημειώσεις.

1Συναρμολόγηση οδηγού

Η σύνδεση του προφίλ με τις τάπες γίνεται ανάλογα με τη χρήση (χειροκίνητη ή ηλεκτροκίνητη) και τον τύπο του μοτέρ (Brain, Somfy). Το σχέδιο δεξιά δείχνει την πίσω όψη.

Τρύπες στερέωσης Ø4.5 mm στην πλάτη του οδηγού, ανά 400⁠–⁠500 mm.

Μήκος συστήματος και μήκος σιδηροδρόμου

aσυνολικό μήκος συστήματος
bτελικό μήκος μηχανισμού

Για την κατασκευή του σιδηροδρόμου δίνουμε τη διάσταση b.

Για μεγάλα μήκη προτείνεται η χρήση μικρότερων προφίλ και η ένωσή τους με πύρο σύνδεσης.

2Διαμόρφωση γυψοσανίδας

Για τη χάραξη της γυψοσανίδας στο σχέδιο της τάπας μοτέρ ή της τάπας ακροκίνησης, χρησιμοποιούμε τα κοπτικά που περιέχονται στη συσκευασία.

Διαστάσεις διαμόρφωσης

Διαμόρφωση για τοποθέτηση μοτέρ (εμπρός)

Διαμόρφωση για χειροκίνητη χρήση (εμπρός και πίσω)

3Τοποθέτηση οδηγού

Βιδώνουμε τον οδηγό στην οροφή, στον σκελετό τοποθέτησης της γυψοσανίδας ή οπουδήποτε κρίνεται σκόπιμο (ξύλο κ.λπ.).

Σημείωση. Το πλαίσιο στερέωσης είναι ενδεικτικό.

Τομή: ο οδηγός βιδωμένος στον σκελετό της οροφής.

4Γυψοσανίδα και σιδηρόδρομος

Τρύπα καλωδίου

Στη γυψοσανίδα, στην πλευρά όπου θα τοποθετηθεί το μοτέρ, ανοίγουμε τρύπα Ø10 για να περάσει το καλώδιο.

Βίδωμα γυψοσανίδας

Βιδώνουμε τη γυψοσανίδα των 12.5 mm ανά 300⁠–⁠400 mm κατά μήκος.

Τοποθέτηση σιδηροδρόμου

Τοποθετούμε τον σιδηρόδρομο στον οδηγό γυψοσανίδας και βιδώνουμε τη βίδα που βρίσκεται εσωτερικά στο προφίλ μέχρι να αισθανθούμε πίεση. Δεν σφίγγουμε με υπέρμετρη δύναμη.

5Μορφοποίηση γυψοσανίδων

Βίδωμα γυψοσανίδας στον οδηγό

Τοποθέτηση πλέγματος (προαιρετικό)

Στοκάρισμα

Βάψιμο

Τελική επιμέτρηση σιδηροδρόμου εσωτερικά, για την παραγγελία

Χρώματα

ΛευκόΜαύροΕιδικό χρώμα

Διαθέσιμα χρώματα stock: λευκό και μαύρο. Ειδικά χρώματα κατά παραγγελία.

Αρχεία

Φυλλάδιο και οδηγίες τοποθέτησης, Αγγλικά (PDF)

Φυλλάδιο και οδηγίες τοποθέτησης, Ελληνικά (PDF)

Επικοινωνία

Για τιμές, μήκη και ειδικά χρώματα, μιλήστε με την ομάδα μας.

Ευβοίας 3, 15125 Μαρούσι
+30 210 6120277
Αυτή η διεύθυνση ηλεκτρονικού ταχυδρομείου προστατεύεται από τους αυτοματισμούς αποστολέων ανεπιθύμητων μηνυμάτων. Χρειάζεται να ενεργοποιήσετε τη JavaScript για να μπορέσετε να τη δείτε.

Επικοινωνία

Όλες οι διαστάσεις σε χιλιοστά. Τα Somfy, Glydea και Movelite είναι εμπορικά σήματα της Somfy και αναφέρονται μόνο για να δηλωθεί η συμβατότητα.
